皆さんこんにちは！

KUHL　JAPANの坂本です。

と、ゆーことで、

今回の企画は、35GT-RのメーターLED打ち換えました。の企画です。

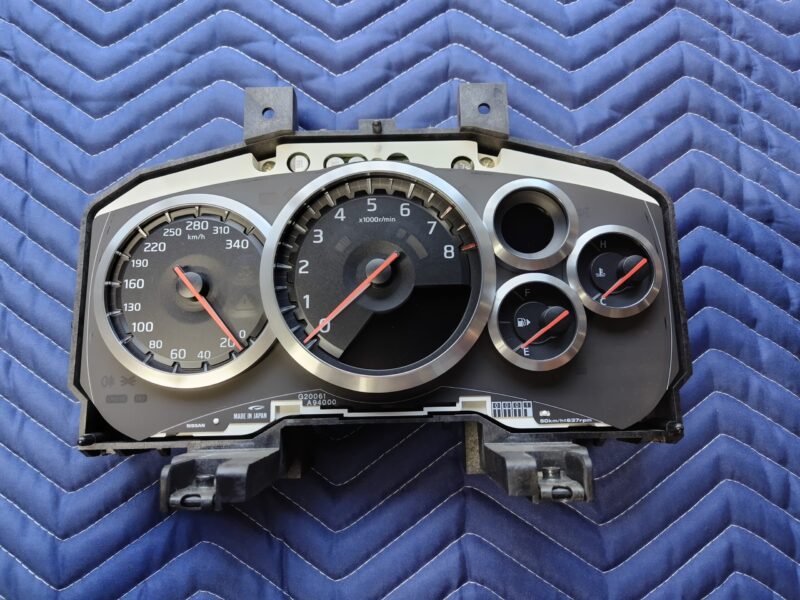

埼玉店からの依頼された作業で、35GT-Rのメーターが送られてきました。

35GT-R前期でよくある、メーターLEDの球切れです。

さっそくバラしてみたいと思います。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2023.10.23撮影

パーツ構成はこんな感じです。

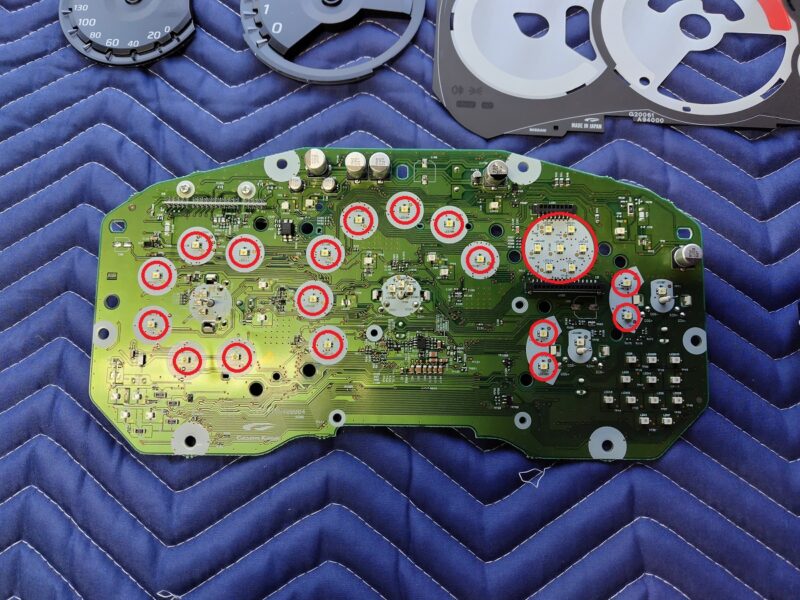

交換するLEDは赤丸内の２４個です。

LED全て外しました。半田ごてを２本使ってやると割と簡単に外せます。

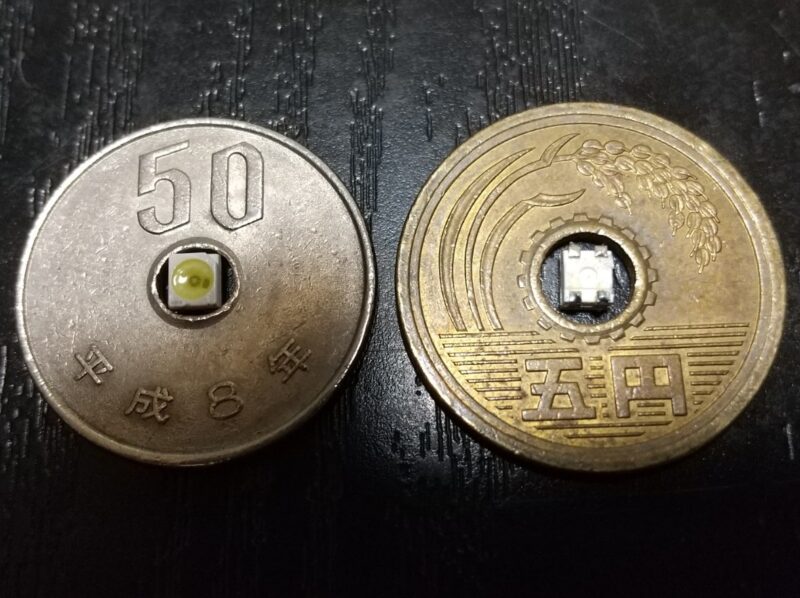

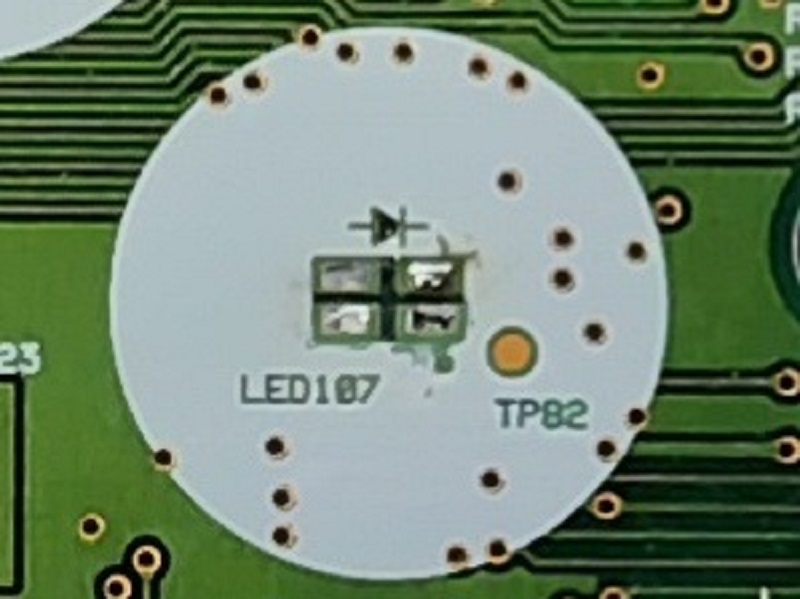

基盤を拡大すると分かりますね。米粒サイズなのに４極なんです。

３５２８　OSRAM（４極）のLEDを半田付けしていきます。

そして、前回、老眼疑惑？で作業箇所が見えなかったので、秘密兵器を準備してました。

LEDの打ち替えが終わり点灯チェックです。

現車は埼玉なので、別の車をバラしてチェックしました。

点灯、減光、消灯。バッチリです。

液晶も問題ないですね。

メーターのカプラーを繋ぐと、針がフラフラ動いて止まります。その針がゼロの位置に止まればOKなのですが、

だいたいが微妙にズレるんですね(^_^;)

何度かやり直して完了です。

ベゼルを付けて、カバーを付けたら作業終了です。

35GT-RのメーターLED関連で以前に書いたブログがこちらです↓↓↓↓↓

３５ＧＴ-Ｒ　メーターＬＥＤ打ち替え　　ＫＵＨＬ　ＲＡＣＩＮＧ　さいたま | KUHL RACING SAITAMA (kuhl-japan.com)

とゆーことで、

今回の企画は、35GT-RのメーターLED打ち換えました。の企画でした。

ありがとうございましたm(__)m

KUHL　JAPAN　坂本
