2025-8-29
【カスタムブログ】トヨタGR86カスタム！LED打ち替えでエアコンパネルなどの照明カラーを変更！！
みなさん、こんにちは、 KUHL岐阜大垣STOREです！
今回のカスタムはGR86の車内イルミネーションのLEDの打ち替えです！！
施工箇所は・・
①エアコンパネル ②運転席・助手席パワーウインドウスイッチ ③ステアリングスイッチ ④モードスイッチ ⑤トランクオープナースイッチ ⑥照度調整ダイヤル
全6か所の打ち替えと、さらに今回は1色のみではなく部位ごとにカラーを変更しています。

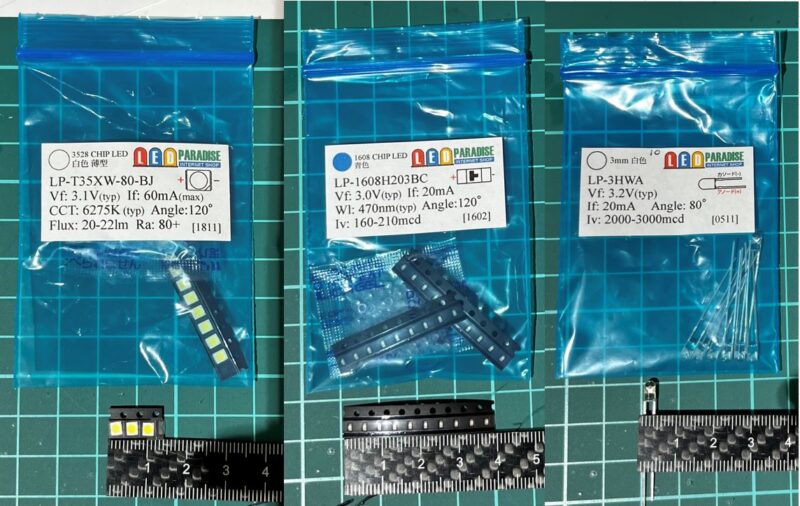

今回使用するLEDチップは【3528】【1608】【3mm】という3サイズのLEDを用意します。
最も使うのが1番小さいサイズの【1608】で約1㎜しかなくとても小さいです・・・💦
トヨタGR86カスタム！エアコンパネルLED打ち替え
さらにLEDを打ち替えの時に気を付けないといけない重要なポイントが2つあります！
➀はんだこての熱をあたえすぎないこと
→LEDチップや最悪の場合、基盤自体が壊れてしまいます
②LEDの向きに気を付ける
→LEDには【+】と【-】が決まっているため、逆に付けてしまうと点灯しません
以上の注意点に気をつけながら打ち替えしていきます！
トヨタGR86カスタム！エアコンパネルLED打ち替え

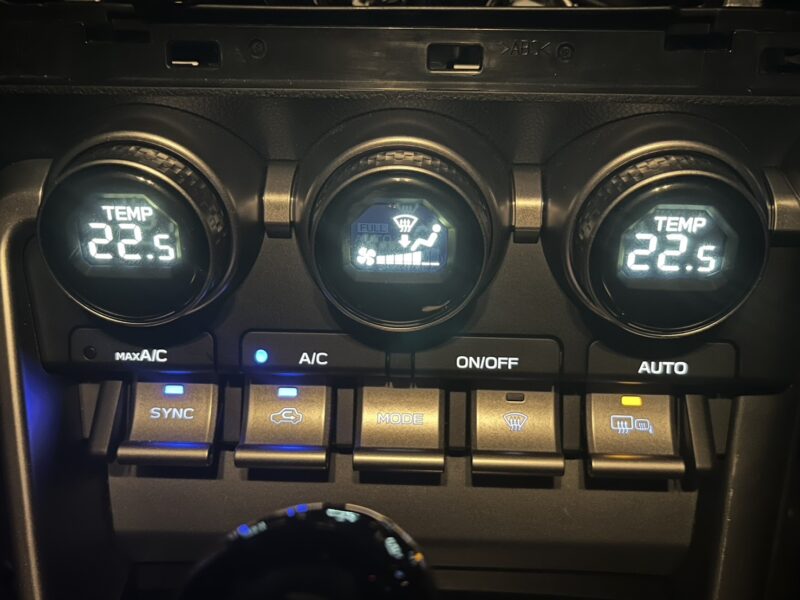

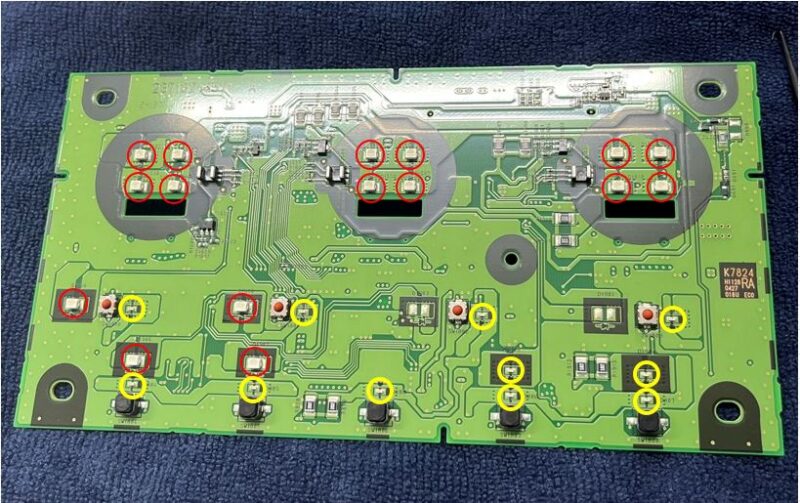

➀エアコンパネル 【3528】が16個、【1608】が11個 画像の赤丸が【3528】黄丸が【1608】
まずは純正LEDを外していくんですが、純正のハンダが固くそのままではなかなか溶けないので別のハンダを盛って溶けやすくして外していき残ったハンダをキレイにします。

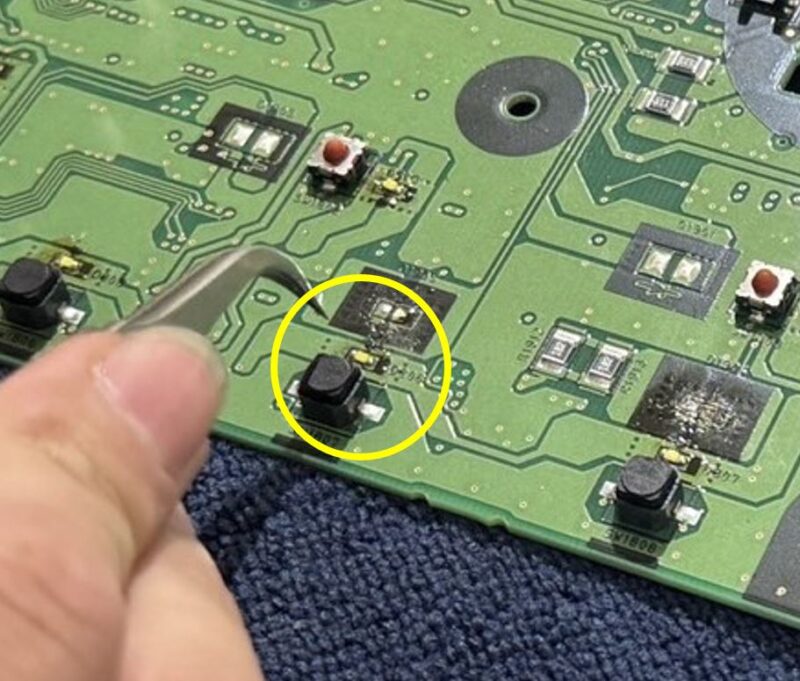

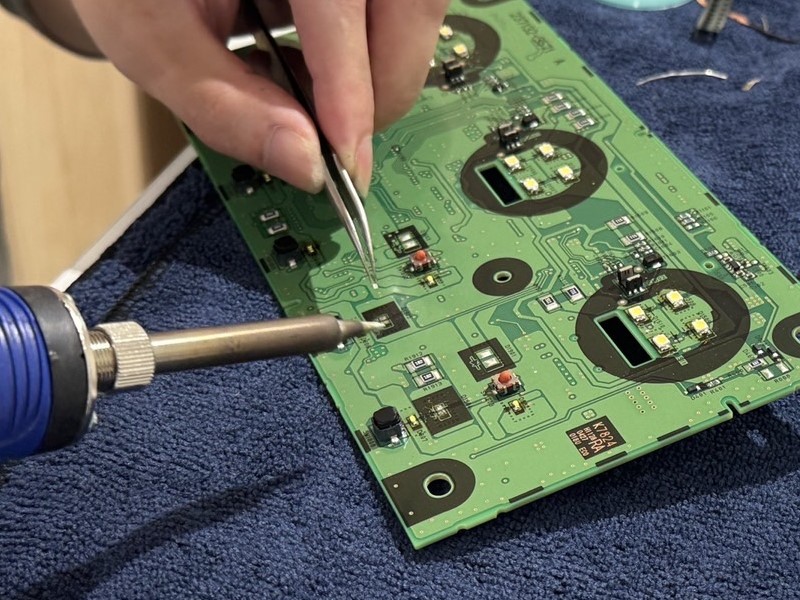

新しいLEDチップをピンセットを使って基盤に半田付けしていきますが、画像を見てもらうと小ささがよりわかると思います。
力を入れすぎるとチップがどこかへ飛んでしまうので程よい力加減で挟むのも大変です💦
トヨタGR86カスタム！エアコンパネルLED打ち替え
トヨタGR86カスタム！エアコンパネルLED打ち替え
打ち替え後はこんな感じになります
【 純正LEDを外す→古いハンダをキレイにする→新しいLEDチップを付けていく】をひたすら繰り返していく!
残りの施工個所も見ていきましょう
トヨタGR86カスタム！パワーウィンドウスイッチLED打ち替え

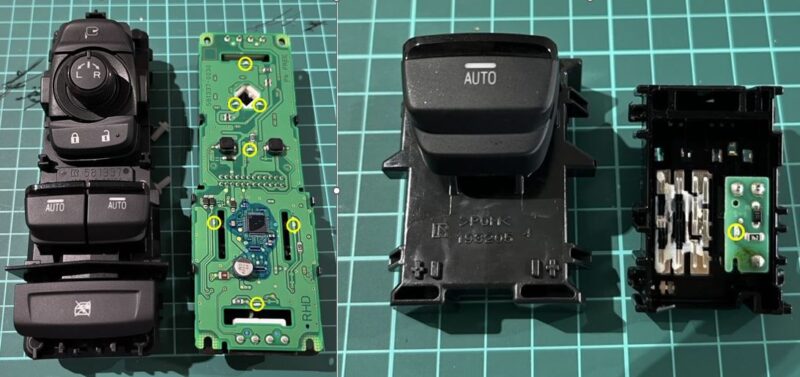

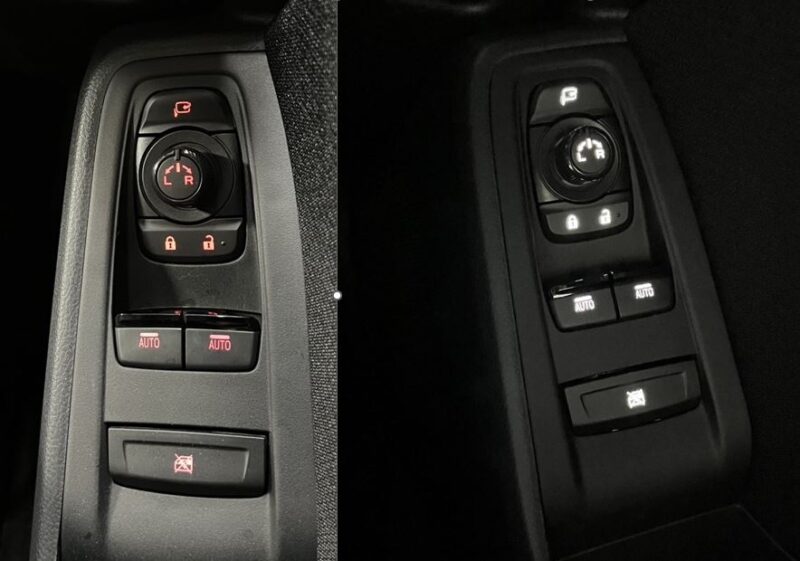

②パワーウインドウスイッチ 運転席が【1608】が7個、助手席側が【1608】が1個
トヨタGR86カスタム！ステアリングスイッチLED打ち替え

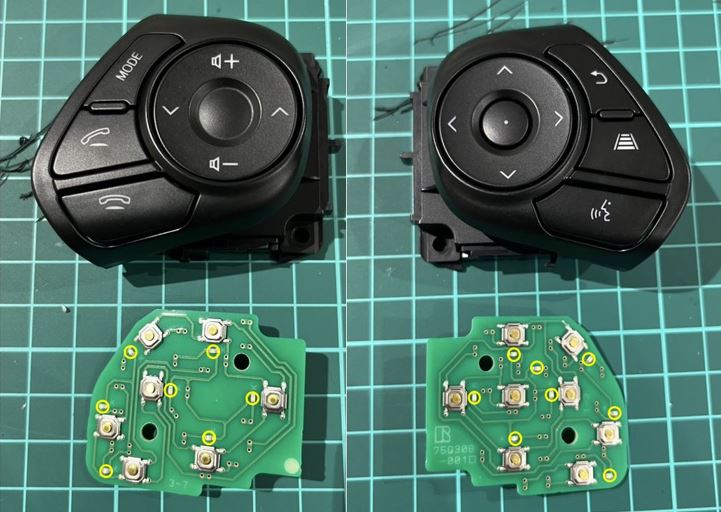

③ステアリングスイッチ 【1608】を15個 これが1番大変でした・・・
トヨタGR86カスタム！内装スイッチLED打ち替え
④モードスイッチ 【3528】を3個
トヨタGR86カスタム！内装スイッチLED打ち替え

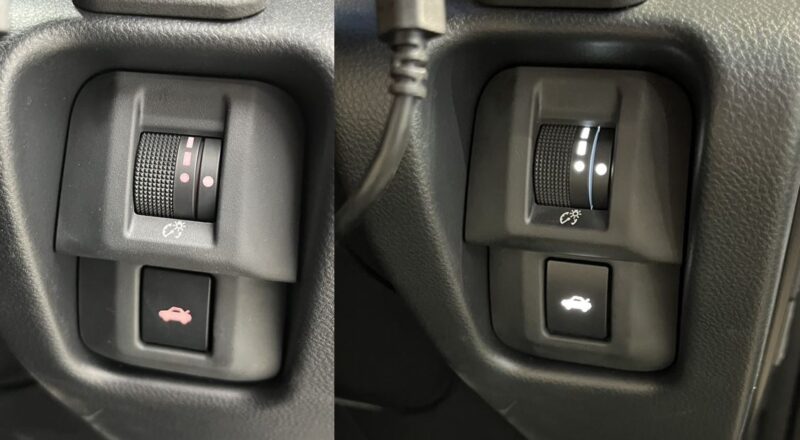

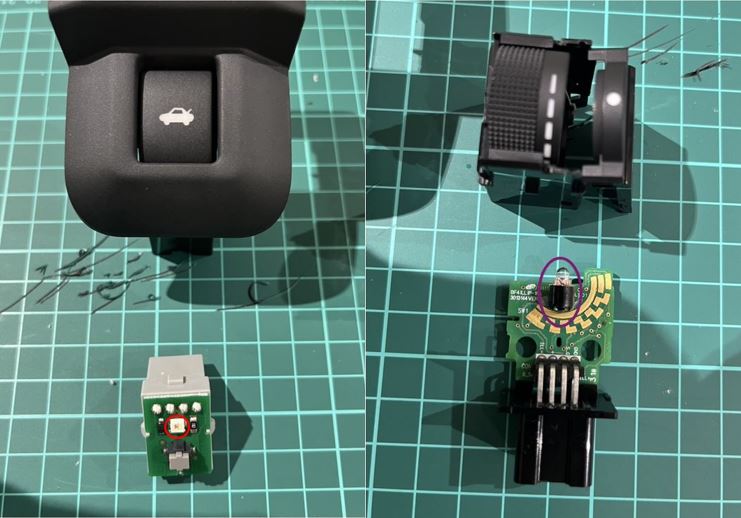

⑤トランクオープナースイッチ【3528】を1個 ⑥照度調整ダイヤル【3㎜】を1個

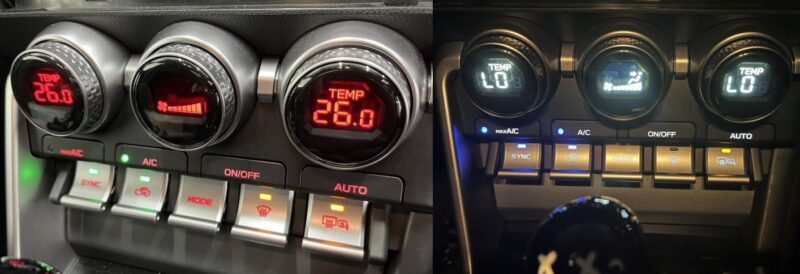

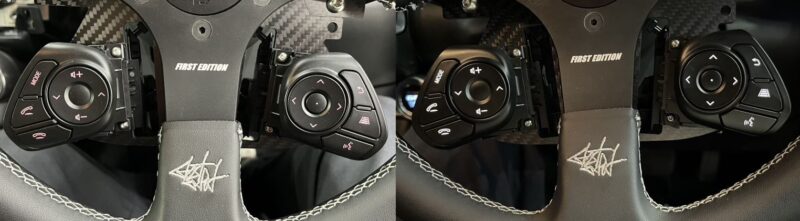

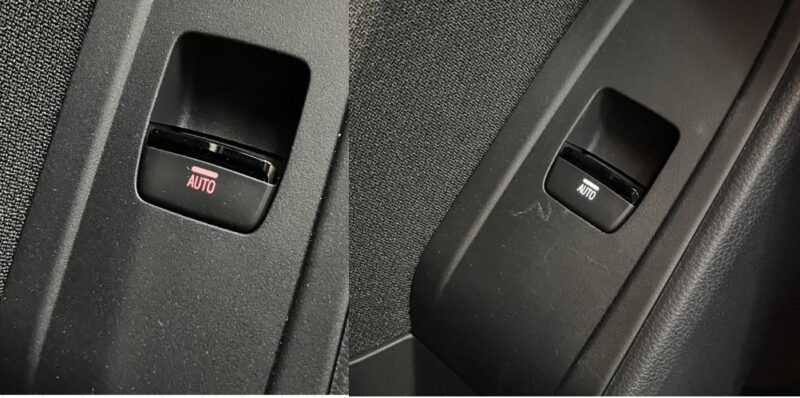

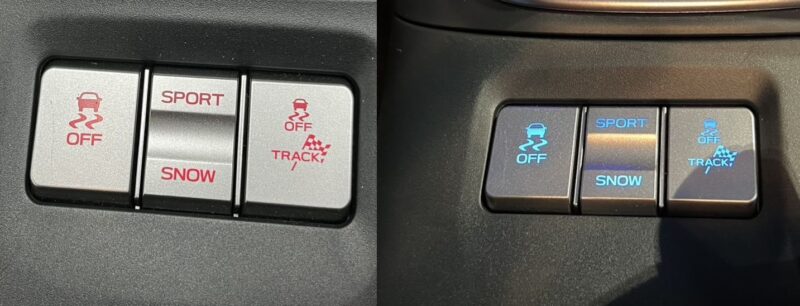

それでは全6か所のビフォーアフターを一気に見ていきましょう！！
トヨタGR86カスタム！エアコンパネルLED打ち替え
トヨタGR86カスタム！パワーウィンドウスイッチLED打ち替え
トヨタGR86カスタム！パワーウィンドウスイッチLED打ち替え
トヨタGR86カスタム！ステアリングスイッチLED打ち替え
トヨタGR86カスタム！内装スイッチLED打ち替え
トヨタGR86カスタム！内装スイッチLED打ち替え
いかがでしょうか？色が変わるだけでガラッと雰囲気がかわりますね😄 もちろん純正よりかなり明るくなってます！
今回のように場所ごとに色を変えることも、すべて1色に統一することも可能です😊
車種によって使用しているLEDのサイズや必要な個数、ご希望のカラーがあるか調べさせていただきますので気になる方は是非KUHL岐阜大垣STOREまでお問い合わせください！！！
